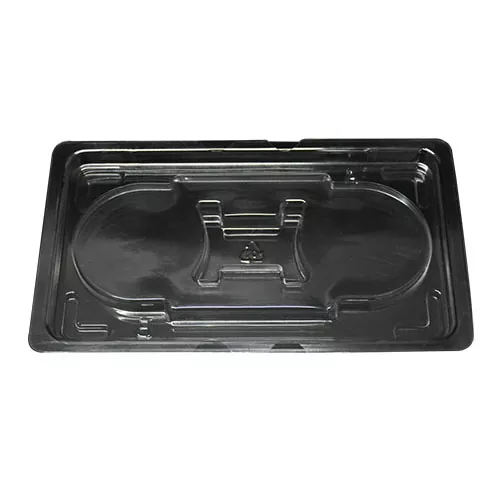

Elektronik Konektör için Anti-Statik Termoplastik Ambalaj

Shunxin fabrikasının Elektronik Konnektör için Anti-Statik Termoplastik Ambalajı, PET/PS/PP levhalardan yapılmıştır ve kalıcı statik enerji tüketen performans sağlar. Tepsi, farklı elektronik bileşenlerin hassasiyetine göre esnek bir şekilde seçilebilen antistatik, yarı iletken ve iletken sınıflarda mevcuttur. Kalıplar, hassas konumlandırma için ≤±0,1 mm oluk doğruluğu ile konnektör 3D çizimlerine veya fiziksel örneklere dayalı olarak geliştirilebilir. Tepsinin etrafında takviye edici nervürler ve konumlandırma yapıları sağlanarak 10'dan fazla katmanın stabil istiflenmesine olanak sağlanır. Dış boyutlar, konumlandırma delikleri ve yanlış birleştirmeyi önleyen köşelerin tümü özelleştirilebilir.

Ürün Avantajları

1. Üç Anti-Statik Sınıf Mevcuttur – Anti-statik sınıf (10⁹~10¹¹Ω) / yarı iletken sınıf (10⁶~10⁹Ω) / iletken sınıf (10³~10⁶Ω), bileşen hassasiyetine göre esnek bir şekilde seçilir

2. Hassas Konumlandırma ±0,1 mm – Oluk toleransı ±0,1 mm dahilinde kontrol edilebilir, böylece konektörler sallanmadan, düşmeden veya devrilmeden güvenli bir şekilde konumlandırılır

3. Konektöre Özel Özelleştirme - Özel konumlandırma yuvaları, farklı ürün şekillerine uyum sağlamak üzere pin başlıkları, karttan karta konektörler, dairesel konektörler ve diğer konektör türleri için özelleştirilebilir

4. İstiflenebilir Tasarım - Güçlendirici nervürler ve konumlandırma yapıları, 10'dan fazla katmanın istikrarlı bir şekilde istiflenmesini sağlarken, iç içe yerleştirme, depolama alanından tasarruf etmenize yardımcı olur

5. Otomatik Üretim Hatlarıyla Uyumlu – Dış boyutlar, konumlandırma delikleri ve yanlış birleştirmeyi önleyen köşeler, MES barkod tarama ve izlenebilirlik desteğiyle özelleştirilebilir

6. Çoklu Malzeme Seçenekleri - PET (çevre dostu, son derece şeffaf ve ihracat uyumluluğuna uygun), PS (ekonomik), PP (sıcaklığa ve kimyasallara dayanıklı) ve diğer malzemeler

7. Esnek Yüzey İşlemi - Şeffaf (görsel inceleme için) / siyah (iletken performans veya ışık girişimini azaltmak için) / floklu (kaymayı önleyici ve çizilmeye karşı koruma için)

Uygulama Senaryoları

1: Elektronik Konektör İmalatı: Pim başlıkları, pim yuvaları, karttan karta konektörler, kablodan karta konektörler ve dairesel konektörler için üretim cirosu ve bitmiş ürün ambalajı

2: SMT Üretim Atölyeleri: SMT montajından önce bileşen besleme tepsileri ve konektörler için yerleştirme konumlandırma

3: Yarı İletken Paketleme ve Test: Çip düzeyinde paketleme ve test sırasında konnektör bileşenlerinin anti-statik kullanımı ve taşınması

4: Otomotiv Elektroniği: Otomotiv konnektörleri ve kablo demeti terminalleri için anti-statik paketleme ve lojistik cirosu

5: Tüketici Elektroniği Montajı: Cep telefonlarında, bilgisayarlarda ve diğer elektronik cihazlarda kullanılan dahili konektörler için bileşen besleme ve son ürün paketleme

6: Tıbbi Elektronik: Tıbbi ekipmanın içindeki hassas konektörlerin anti-statik paketlenmesi ve taşınması

Tipik Endüstriler: Konektör İmalatı, SMT Montajı, Yarı İletken Paketleme ve Testi, Otomotiv Elektroniği, Tüketici Elektroniği Montajı, Tıbbi Cihazlar

SSS

S1: Anti-statik elektronik bağlantı tepsisi ile normal ısıyla şekillendirilmiş tepsi arasındaki fark nedir?

C: Normal ısıyla şekillendirilmiş tepsiler yalıtkanlardır ve statik yükleri dağıtmadan kolayca biriktirebilirler. Bu nedenle hassas elektronik bileşenlerle temas, elektrostatik boşalma (ESD) hasarına neden olabilir. Anti-statik tepsiler, yüzey direncini 10⁶~10⁹Ω dahilinde tutmak için malzemeye eklenen iletken dolgu maddeleri veya yüzeye uygulanan antistatik kaplamalar kullanır, böylece statik yüklerin hızla dağılmasına olanak tanır ve statik birikimin neden olduğu risk azalır. Bu, elektronik konnektör ambalajı için kritik bir koruma önlemidir.

S2: Konektörler tepsinin içinde nasıl sabitlenir? Taşıma sırasında hareket edecekler mi?

C: Shunxin anti-statik tepsiler, konektörlerin şekline göre kalıplanır ve oluk toleransları ±0,1 mm dahilinde kontrol edilir. Pim başlığı ürünleri, pim tabanının her iki ucunu da sabitlemek için uzun yuvalar kullanır; karttan karta konektörler, ürün hatlarına uyan düz oluklar kullanır; dairesel konektörler, muhafazayı tutmak için halka şeklindeki konumlandırma yapılarını kullanır. Konektörler tepsiye yerleştirildikten sonra sallanmadan, düşmeden veya devrilmeden güvenli bir şekilde konumlanmış kalır.

S3: Anti-statik performans kalıcı mı yoksa zamanla azalacak mı?

C: Shunxin anti-statik tepsileri, normalde zamanla veya tekrarlanan kullanımla azalmayan, uzun süreli anti-statik performans sağlamak için tabaka malzemesine eklenen iletken dolgu maddeleri veya kalıcı anti-statik kaplamalar kullanır. Ancak yüksek sıcaklık veya yüksek nemli ortamlara uzun süre maruz kalmak veya tekrarlanan sürtünme, yüzey performansında hafif değişikliklere neden olabilir. Düzenli yerinde denetimler yapılması tavsiye edilir.

S4: Tepsiler otomatik üretim hatlarına uyarlanabilir mi?

C: Evet. Shunxin anti-statik tepsilerin dış boyutları, konumlandırma delikleri ve yanlış montaj önleyici köşeleri, müşterinin otomatik ekipmanına göre özelleştirilebilir. Tepsiler yüksek boyutsal doğruluk ve sabit sağlamlık sağlar ve SMT yerleştirme makineleri ve robotik taşıma gibi otomatik işlemlere uyarlanabilir.
